Produktbilder:
Beschreibung:

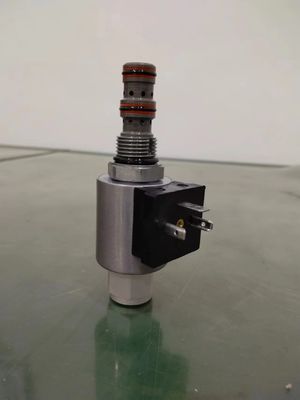

2-Wege-2-Position-Druckentlastungs-Proportionsventil KTS38-21-0-N Umkehr proportionales Überlaufventil für das Steuerventil
Einfach mit Gewinde verknüpfte, einstufige, mit variabler elektrischer Druckentlastung für Sitzventile
Der Eingangsdruck und die Gleichspannung können innerhalb des angegebenen Bereichs kontinuierlich angepasst werden.
Der Strom ist umgekehrt proportional.
Produkttechnische Daten:
Produkte mit echten Bildern:
Firmenmessen:
Unser Zertifikat:
Verfahren zur Produktverarbeitung:
Unsere neue Fabrik und Werkstatt:
Unser Lager:
Versandzeit:
Verschiedene Produktserien, weitere Details bitte direkt mit uns in Verbindung treten:
mit einer Leistung von mehr als 100 W
1. Entlastungsventile:
Druckentlastungsventile werden in der Regel in Ableitung zwischen einer Druckleitung und dem Tank installiert.
Abtriebsventile sind in der Regel geschlossene Elemente für die Druckregelung, die dazu verwendet werden:
- den Druck in der Schaltung auf den eingestellten Wert begrenzen;
- die anderen Elemente (Pumpen, Zylinder, Motoren, andere Ventile) vor Druckspitzen schützen, die diese beschädigen könnten.
Bei Erreichen des Einstelldrucks verbindet das Entlastungsventil die Leitung, in der es installiert ist, mit dem Tank, um zu vermeiden, dass der Einstellwert in dieser Leitung überschritten wird.
HBS-Auflösungsventile sind in zwei Ausführungen erhältlich:
- unmittelbar;
- mit einem Pilot.
Für größere Ströme ist es besser, das Steuerventil zu verwenden, da das Direktventil den Einsatz eines größeren Körpers und einer größeren Feder erfordern würde, was zu schwerfälligen Problemen führt,Schwierigkeit und Reaktionsverzögerung.
Außerdem können HBS-Druckentlastungsventile:
- einzeln, um den Druck auf nur einer Leitung des Stromkreises zu steuern.
2.Reduzierventile für die Verringerung der Abstandsspannung:
Die Druckreduktionsventile dienen dazu, einen reduzierten Druck in einem Teil des Sekundärkreislaufs im Vergleich zum Einlassdruck des durch ein Hauptentlastungsventil gesteuerten Kreislaufs aufrechtzuerhalten.mit einer Breite von mehr als 20 mm,, müssen einige von ihnen bei einem niedrigeren Druck arbeiten als das, das auf dem Hauptentlastungsventil eingestellt ist. Mit Hilfe dieses Typs Ventils ist es möglich, den Betriebsdruck auf den erforderlichen Wert zu senken.Es sind in der Regel offene Ventile,, wenn der Druck auf den Nebenzweig den mit der Einstellfeder eingestellten Wert übersteigt, durch eine zylindrische Spool gehen, um den Ölfluss zwischen dem Hauptzweig und dem Nebenzweig abzufangen;Auf diese Weise., erzeugt man eine Erstickung, die den Druck im Ausgang reduziert und die Begrenzung und Aufrechterhaltung des reduzierten Drucks gewährleistet.
3.Sequenzventile:
Sequenzventile sind Elemente, die sich öffnen, wenn ein festgelegter Druckwert erreicht wird, so dass die Flüssigkeit zu einem anderen Teil des Stromkreises gelangen kann.Daher hängt die Öffnung vom vorhandenen Vorstromdruck ab.Der Druck im Schaltkreis, der die Öffnung auslöst, wird bei offenem Ventil mit dem eingestellten Wert gleich gehalten.
Wird der Druck vor dem Stromstrom unter den Einstelldruckwert gesenkt, schließt sich das Ventil.
4.Pilot bedient Kontrollventile:
Pilotbetriebene Rückschlagventile werden normalerweise verwendet, um den freien Fluss in eine Richtung zu ermöglichen und die Flüssigkeit in der gegenüberliegenden Richtung zu stoppen, es sei denn, eine Pilotdruck (Ppil) wird von der anderen Leitung der Schaltung angewendet.
Sie können verwendet werden, um die statische Sperrung einer Last zu gewährleisten, nicht für die dynamische Steuerung oder für die Absenkung.
Bei Verwendung in Kombination mit Beschränkungsventilen sollten diese vorzugsweise zwischen dem Aktor und dem mit dem Piloten betriebenen Rückschlagventil, nicht zwischen Ventil und Spulenventil, eingebaut werden.so dass der durch den Beschränker erzeugte Gegendruck gegen den an das Ventil angebrachten Pilotdruck wirkt.
5.Overcenterventile:
Einzelne Überzentralventile in Linie:
Einzelventile für OVC mit Flansche
Doppelzentralventile in der Linie
Doppel-OVC-Ventile mit Flansch
Doppel-OVC mit regenerativer
In den Regenerationskreisläufen wird die Flüssigkeit auf der Stange Seite des Zylinders an die Kolbenseite des Zylinders geschickt, wodurch die Flüssigkeit, die normalerweise zum Behälter bestimmt ist, regeneriert wird.auf der Kolbenseite, wird der Strom, der von der Stangeite kommt, dem Strom, der von der Pumpe kommt, hinzugefügt, wobei die Kolbendrehzahl merklich erhöht wird
Diese Lösung wird zur Steuerung von Zylindern eingesetzt, wenn eine geringere Ausgangslaufzeit erforderlich ist, ohne den Pumpenstrom zu erhöhen.
6.Ventile für Bagger:
Ventile für Erdbewegungsmaschinen
Sie eignen sich für den Einsatz auf Baggermaschinen.
Sie dienen der Steuerung der Absenkung einer Last und der Pilotdruck hängt nur von der Vorbelastung der Feder und dem Kolbenbereich ab, da sie keinen Differenzbereich haben.
Der Pilotdruck wird in der Regel gleichzeitig durch den Druck der Manipulatoren erreicht, die das Hauptspulenventil antreiben.
Für diese Ventile ist es nicht möglich, ein Pilotverhältnis zu bestimmen.mit einem Pilotenkolben und einem Hilfsentlastungsventil zum Abschneiden von Überlastspitzen.
Der Versiegelungskolben wird durch den Druck des Ablassventils gesteuert, der durch den Rückdruck in der V2-Leitung nicht beeinflusst wird.die Absenkung der Last kann manuell durchgeführt werden,, die mit der entsprechenden manuellen Schraube betrieben wird.
Die Leitung T muss mit dem Behälter verbunden sein und ohne Gegendruck.
7.Ventile für Motoren:
Die Oberzentrumventile dienen zur Steuerung des Stopps und der Bewegung einer Drehscheibe eines Aktors (einziger Oberzentrumventil) oder beider Richtungen (zweifacher Oberzentrumventil).
Funktionen:
- Steuerung der Belastungssenkung: Die Belastungssenkung ist nur möglich, wenn ein Pilotdruck aus der anderen Leitung ausgeht;Dieser Vorgang sorgt für die Ölversorgung des Zylinders und verhindert Kavitationsprobleme.;
- die Einbeziehung des Drucks bei dem Einstellwert, die Druckentlastung bei Druckspitzen, die durch Stoß- oder Überlastungen verursacht werden;- Einstellung des Flusses (und der Last), wenn die Pumpe nicht funktioniert oder das Richtventil in der neutralen Position ist;
- freier Durchfluss für das Heben von Lasten mit geringem Druckabfall;
Sie bestehen aus einem Körper, in dem:
- Kontrollventil: er erlaubt den Fluss nur in eine Richtung;
- Pilotkolben: er ermöglicht die Steuerung der allmählichen Öffnung des Erleichterungsventils;
- Abstandsventil: Er erlaubt die Begrenzung des maximalen Drucks im Aktor, hält die Belastung zurück und steuert ihre Senkung bei Öffnung des Ventils durch das Pilotsignal.
8- Ventile für große Krane
9.Rotationsregelventile:
Schwenkregelventile
Diese Ventile dienen zur Steuerung des Stopps und der Bewegung von Zylindern und Hydraulikmotoren für die Drehung hängender Lasten.Symmetrische Kapazität der beiden Drehrichtung ist typisch für Motoren und Zylinder für diese Anwendung.
Die Ventile können bestehen aus:
- Doppelkräftiges Abluftdruckventil: Es steuert Druckspitzen, die durch Überlastungen oder Stöße entstehen, die die Systemkomponenten beschädigen könnten;
- Drehzahlregelventile: Für diesen Vorgang werden Rückschlagventile oder Druckkompensations-Durchflussregelventile verwendet;
- Belastungsventile: hierfür werden Überzentralventile oder Rückschlagventile eingesetzt;
- ein Druckentscheidungsventil, das das Signal von der höchsten Druckseite aufnimmt.
10.Schlauchbrüche:
Schlauchbrechventil
Dies sind Ventile, die in die Zylinderanschlüsse eingebaut werden, ihre Funktion besteht darin, den Flüssigkeitsfluss im Falle von Schläuchen zu stoppen.das Ventil schließt und stoppt den Fluss, so daß die Last in der Position bleibt, die sie zum Zeitpunkt des Bruchs hatte.
Der Einstelldruck wird ermittelt, indem die Lücke T zwischen der Platte und dem Ventilkörper eingestellt wird.
Auf Wunsch können diese Ventile mit einem Kalibrierloch auf der Verschlussplatte versehen werden, um die Absenkung der Last zu steuern oder um Flüssigkeitsausbrüche in den Rohren mit einem kleinen Ausgang aus dem Fluss zu vermeiden.Sie sind auch bereits in einer Stahlhülle installiert.
Der Einstellwert des Reaktionsflusses hängt auch von der Viskosität des Flüssiges ab.Das Ventil wird niedrigere Ströme als der Einstellungsflusswert stoppenIm Gegenteil, über 30°C wird es höhere Ströme als den eingestellten Strömungswert stoppen.
11.Shuttleventile:
Diese Ventile wählen den höheren Druck zwischen zwei Leitungen A und B aus und senden das Signal zum C-Anschluss und sperren den Weg zur unteren Seite.
Sie werden normalerweise für Hilfsfunktionen wie negative hydraulische Bremsen oder zur Antriebsleitung für die Ferndruckmessung verwendet.In einer Reihe in einem Kollektor fahren sie den maximalen Druck der Schaltung an das Lastempfindungssystem.
12Durchflussbegrenzer:
Die Durchflussbegrenzungsventile ermöglichen die Einstellung des Durchflusses durch eine Beschränkung des Hauptrohrs.
Sie verursachen dann eine Energieverteilung und eine Erhöhung der Wärme, was die Installation eines Wärmetauschers zur Begrenzung der maximalen Temperatur der Flüssigkeit vorschlagen könnte.
Sie werden empfohlen, wenn der Überfluss sehr begrenzt ist oder bei Niederfrequenzanwendungen. Ansonsten wird die Verwendung eines druckkompensierten Durchflussregulators vorgeschlagen.
13- Überprüfen Sie die Ventile.
Diese Ventile erlauben den freien Fluss in eine Richtung und stoppen ihn in die entgegengesetzte Richtung.
Sie sind in sechsseckigen Stahlkörpern gebaut, die für die Montage an den Schläuchen geeignet sind.
Sie sind mit 3 verschiedenen Einstellungen erhältlich: 0,5 bar, 2 bar, 5 bar. Auch andere Einstellungen sind möglich.
14.Drei-Wege-Durchflussregler
Diese Ventile werden verwendet, um den Durchfluss in einem Stromkreis zu regulieren, in dem der Durchfluss, in Abhängigkeit von der Pumpengeschwindigkeit, höher sein kann als der vom Stromkreis selbst angeforderte Durchfluss.Die Ventile sind druckkompensiert und der Durchfluss kann auf einen konstanten Wert eingestellt werden, der nicht vom Arbeitsdruck des Aktoren beeinflusst wirdIm Gegensatz dazu wirken die Durchflussregler wie normale Beschränker, wobei der Durchfluss eine Funktion der Beschränkung und des Drucks ist.
15.Durchflussspalter/Durchflusskombinatoren
Diese Ventile teilen den aus einer Leitung kommenden Fluss in zwei gleich oder proportional zueinander ab. Der Prozentsatz, um den die Ausgangsströme aufgeteilt werden, ist eine Funktion des Durchmessers der Ventil-Innenlöcher,Daher ist die Durchflussspaltung nicht einstellbar.
Normalerweise wird dieses Ventil in folgenden Situationen verwendet:
- zwei Aktoren (mit denselben Abmessungen, mit derselben Pumpe versorgt, mit demselben Richtventil gesteuert, ohne starre Verbindung zwischen ihnen) müssen gleichzeitig ein- und ausgehen,jede ohne Beeinträchtigung durch die auf der anderen betriebene Last
- für die synchronisierte Ausfahrtbewegung zweier linearer Aktoren, die an die gleiche Last angeschlossen sind (z. B. Lastplattformen, Gerüste usw.)
16.Diverterventile
Diese Ventile werden manuell betrieben, um den Einlassstrom in verschiedene Auslassöffnungen umzuleiten.
Die folgenden Modelle sind erhältlich:
- 5 Wege-8 Positionen Umleiter
- 9 Wege-8 Positionen Umleiter
- 8 Wege 2 Positionen Ablenker
- Drei-Wege-Zwei-Positionen-Umlenker
- 4-Wege-2-Positionen-Umleiter mit Hilfsventil auf einer Leitung
- 4-Wege-2-Positionen-Umleiter mit einem Abdruckventil und einem Kompensationsflussregler auf einer Leitung.
Alle Ventile werden mit einem Stahlspülkörper hergestellt.
HBS bietet spezielle manuelle Umleiter an, mit denen der Einlassstrom in verschiedene Ausläufe umgeschaltet wird.zur Steuerung der Position und Bewegung der Stabilisierungszylinder der Hebemaschinen (Kranen)Mit der Doppelsteuerung ist die Arbeit von beiden Seiten der Maschinen möglich.
17.Endschalterventile
Diese Ventile sind 2-Wege-2-Positionsventile, sowohl normal geöffnet als auch normal geschlossen.
Der Fluss wird blockiert oder erlaubt.
18.Sonderventile:
Dieser Abschnitt bietet eine große Auswahl an Ventilen für verschiedene Anwendungen:
- Zwei-Wege-Zwei-Positionen-Schalter;
- 3 Wege 2 Positionen Schalter;
- Entlastungsventile für Notfallsysteme;
- Hoch-Niederdruck-Ausschlussklappe;
- Rotationsregelventile für spezielle Anwendungen;
- integrierter Block für Müllverdichter;
- Pilotbetriebene Entladeventile;
- Sequenzventile für Lastregelungssysteme;
- integrierter Block für Lastregelungssysteme;
- integrierter Block mit Ausstoßkolben;
- Absaugventile für hydrostatische Systeme mit geschlossenem Kreislauf;
- Ein Anti-Kavitationsventil.
| Typ 1 | Solenidventil |
| Typ 2 | Manuelle Patronenventil |
| Typ 3 | Zwei-Wege-Zwei-Positions-Solenoidventil |
| Typ 4 | Zwei-Wege-Solenoidventil für die Position 6 |
| Typ 5 | 2-Wege-8-Positions-Solenoidventil |
| Typ 6 | Pilotölressourcenventil |
| Typ 7 | Explosionssicherungsventil |
| Typ 8 | Ausgleichsventil |
| Typ 9 | Kontrollventil |
| Typ 10 | Hydraulisches Schloss |
| Typ 11 | Ventilversorger |
| Typ 12 | Ventilblock |
