Schleifpatrone Solenoidventil Hydraulischer Zylinder mit doppelter Spule

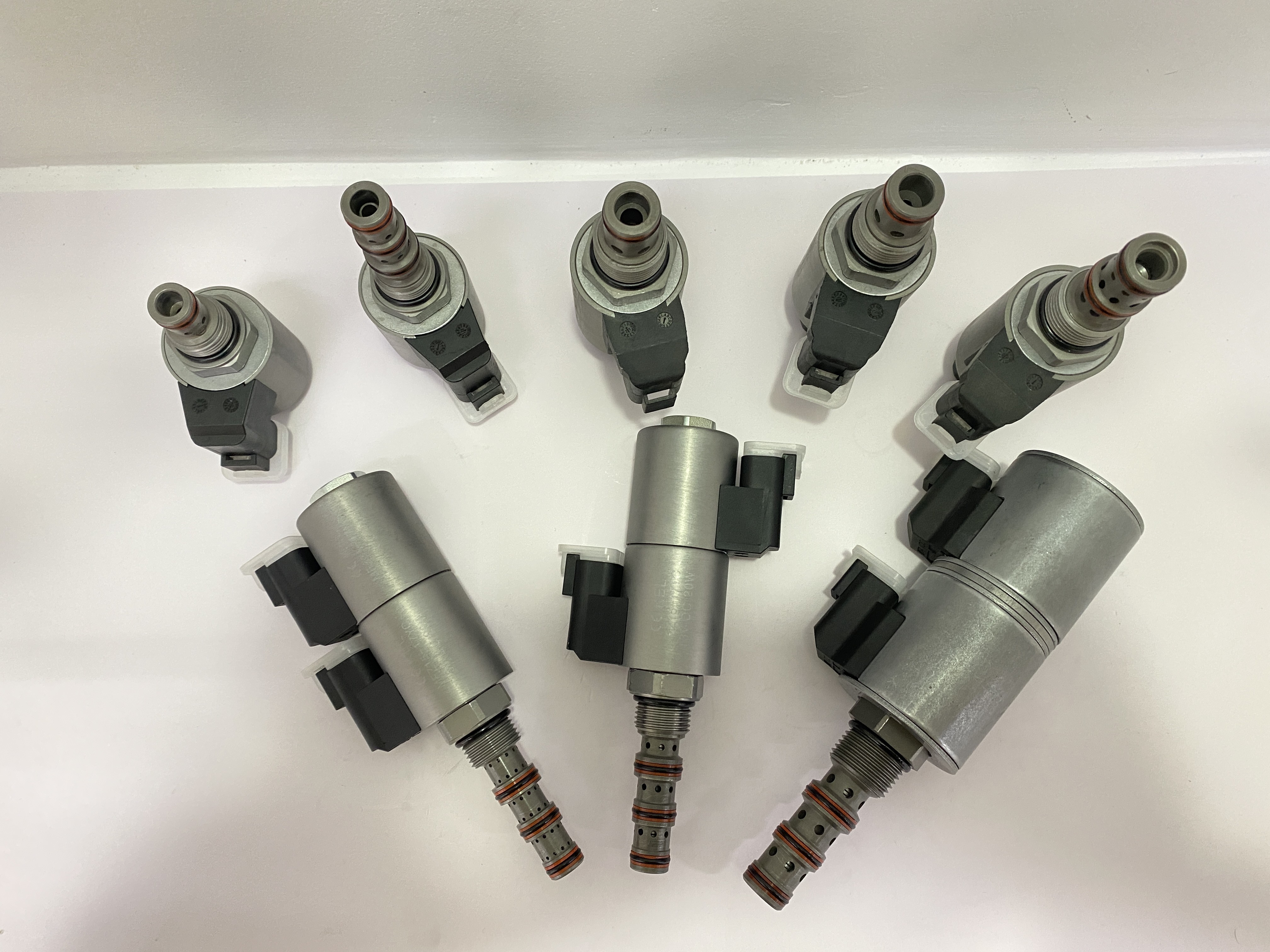

Produktbilder:

KSV08-47A-0-N hydraulisches Magnetventil mit doppelter Spirale, 4-Wege-3-Position, eingewirktes Ein-/Aussteuerventil

Arbeitsprinzip:
Funktionsprinzip: Wenn die Stromversorgung abgeschaltet wird, schaltet KSV08-47A-0-N den Ölanschluss des Zylinders ab und lässt das Öl von 3 bis 1 fließen.Das Öl kann von 3 auf 2 und von 4 auf 1 fließen.Spirale 2
Wenn das Öl eingeschaltet ist, lassen Sie das Öl von 3 bis 4 und von 2 bis 1 fließen.das Rücklauföl mit einer hohen Durchflussgeschwindigkeit sollte an den Ölanschluss 2 geleitet werden. Obwohl der Ölanschluss 1 voll unter Druck gesetzt werden kann, muss er nicht als Einlassanschluss für das Ventil verwendet werden.Durch Drücken des gekrümmten Griffes kann die Funktion der Spule 2 (S2) gesteuert werden.Die Funktion der Spule 1 (S1) kann durch Ziehen des gekrümmten Griffes gesteuert werden.

Eigenschaften:
Arbeitsdruck: 210 bar (3000 psi)
Druckwiderstand: 350 bar (5075 psi)
Durchflussgeschwindigkeit: Bei maximal 11,4 L/min und 207 bar (3000 psi) beträgt die maximale Leckage 278 ml/min
Temperaturbereich: -40 °C bis 120 °C, Standarddichtung aus Nitrilgummi
Nennlast der Spule: für einen Dauerbetrieb im Bereich von 85% bis 115% der Nennspannung
Anfangsstrom der Spule bei 20 °C: Standardspule: 1,2 A bei 12 VDC, 115 VAC (Fullwave-Rektifizierung)
E-Coil: 1,4A bei 12 VDC; 0,7 Ampere bei 24 VDC
Mindestzugsspannung: 85% des Nennwerts bei 207 bar (3000 psi)
Mittel: Mineralöl mit einer Viskosität zwischen 7,4 und 420 °C (50 bis 2000 °C) oder synthetisches Öl mit Schmierstoffen
Ventilloch: VC08-4
