Energieversorgte Dual Coil Patrone Magnetventil hydraulische 4 Weg 3 Position

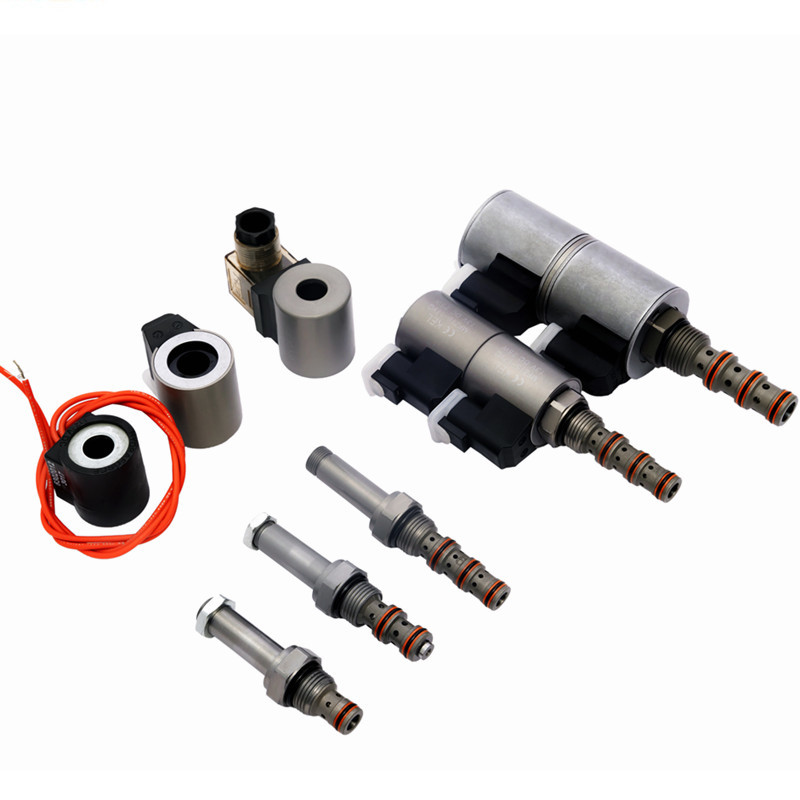

Produktbilder:

KSV08-47CL-0-N Doppelspulen-Ein-/Aussteuerung 4-Wege-3-Positions-Solenoidventil für das Hydrauliksystem

Arbeitsprinzip:
KSV08-47CL-0-N setzt den Ölfluss zu jedem Ölanschluss vor. Wenn Spirale 1 angetrieben wird, darf Öl von 3 bis 4 und von 2 bis 1 fließen.das Öl mit erhöhter Durchflussgeschwindigkeit sollte in den Ölport 2 geleitet werden. Obwohl der Ölanschluss 1 voll unter Druck gesetzt werden kann, kann er den Öleinlass des Ventils nicht steuern.Schieben Sie den gekrümmten Griff, um die Funktion der Spule 2 (S2) zu steuern., oder ziehen Sie den gekrümmten Griff, um die Funktion der Spule 2 (S2) zu steuern.

Eigenschaften:
Nenndruck: 315 bar, maximaler Druck von 1 Port ist 210 bar,
Nennstrom: 11,4 L/Min.
Leckagevolumen: maximal 164 ml/Min bei 210 bar
Temperaturbereich: -40°C bis 120°C, Standarddichtung aus Nitrilgummi
Nennlast der Spule: Dauerbetrieb innerhalb von 85% bis 115% des Nennspannungsbereichs
Anfangsstrom der Spule bei 20°C: Standardspule: 1,67 A bei 12 VDC, Typ E-Spule: 1,7 bei 12 VDC
Ampere; 0,85 A bei 24 VDC
Mindestanschlussspannung: 80% des Nennwerts bei 315 bar
Mittel: Mineralöl mit einer Viskosität zwischen 7,4 und 420 °C (50 bis 2000 °C) oder synthetisches Öl mit Schmierwirkung
Gewicht: 0,43 kg
Einbaumoment: höchstens 27Nm, Montagehexagon: S24
Ventilloch: VC08-4;

Produkttechnische Daten:

Produkte mit echten Bildern:

Firmenmessen:

Unser Zertifikat:

Verfahren zur Produktverarbeitung:

Unsere neue Fabrik und Werkstatt:

Unser Lager:

Versandzeit:

Verschiedene Produktserien, weitere Details bitte direkt mit uns in Verbindung treten:

mit einer Leistung von mehr als 100 W

Willkommen bei Ihrem Besuch und Ihrer Anfrage!
