Hydraforce 3-Position 4-Wege-Spulen-Solenoidventil Doppelspule

Produktbilder:

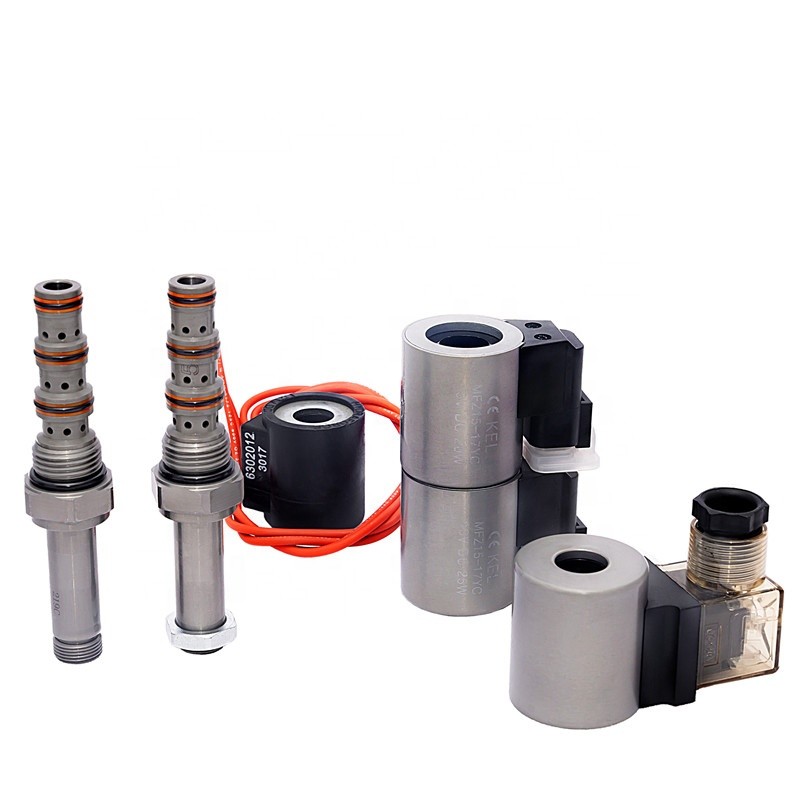

KSV10-47AL-0-N mit Hydraforce-Hohlraum VC10-2 Doppelspule 3-Position 4-Wege-Spulen-Solenoidventil

Arbeitsprinzip:
Wenn die Stromversorgung ausgeschaltet ist, blockiert KSV10-47AL-0-N den Ölanschluss des Zylinders und lässt Öl von 3 bis 1 fließen.Wenn Spirale 2 angetrieben wird, erlaubt es, dass das Öl von 3 bis 4 und von 2 bis 1 fließt.das Rücklauföl mit einer größeren Durchflussrate sollte in den Ölanschluss 2 geleitet werden. Obwohl der Port 1 voll druckbelastet sein kann, wird er nicht als Ventil-Eingang verwendet.Schieben Sie den gekrümmten Griff, um die Funktion der Spule 2 (S2) zu steuern., oder ziehen Sie den gekrümmten Griff, um die Funktion der Spule 1 (S1) zu steuern.

Eigenschaften:
Nenndruck: 315 bar, maximaler Druck von 1 Port ist 210 bar,
Nennstrom: 20 L/Min.
Leckagevolumen: Max. 300 ml/Min bei 210 bar
Temperaturbereich: -40°C bis 120°C, Standarddichtung aus Nitrilgummi
Nennlast der Spule: Dauerbetrieb innerhalb von 80% bis 120% des Nennspannungsbereichs
Anfangsstrom bei 20°C: Typ E: 1,5 A bei 12 VDC; 0,75 A bei 24 VDC
Mindestaufnahmsspannung: 70% des Nennwerts bei 315 bar
Mittel: Mineralöl mit einer Viskosität zwischen 7,4 und 420 °C (50 bis 2000 °C) oder synthetisches Öl mit Schmierwirkung
Das Gewicht der Ferrule: 0,33 kg, das Gewicht der einzelnen Spirale: 0,43 kg
Einbaumoment: höchstens 34 Nm,
Einbaugehälfte: S27 / Ventilloch: VC10-4;
