Stecker in Hydraforce-Patron-Solenoidventil 4 Weg 3 Position VC10 Hohlraum

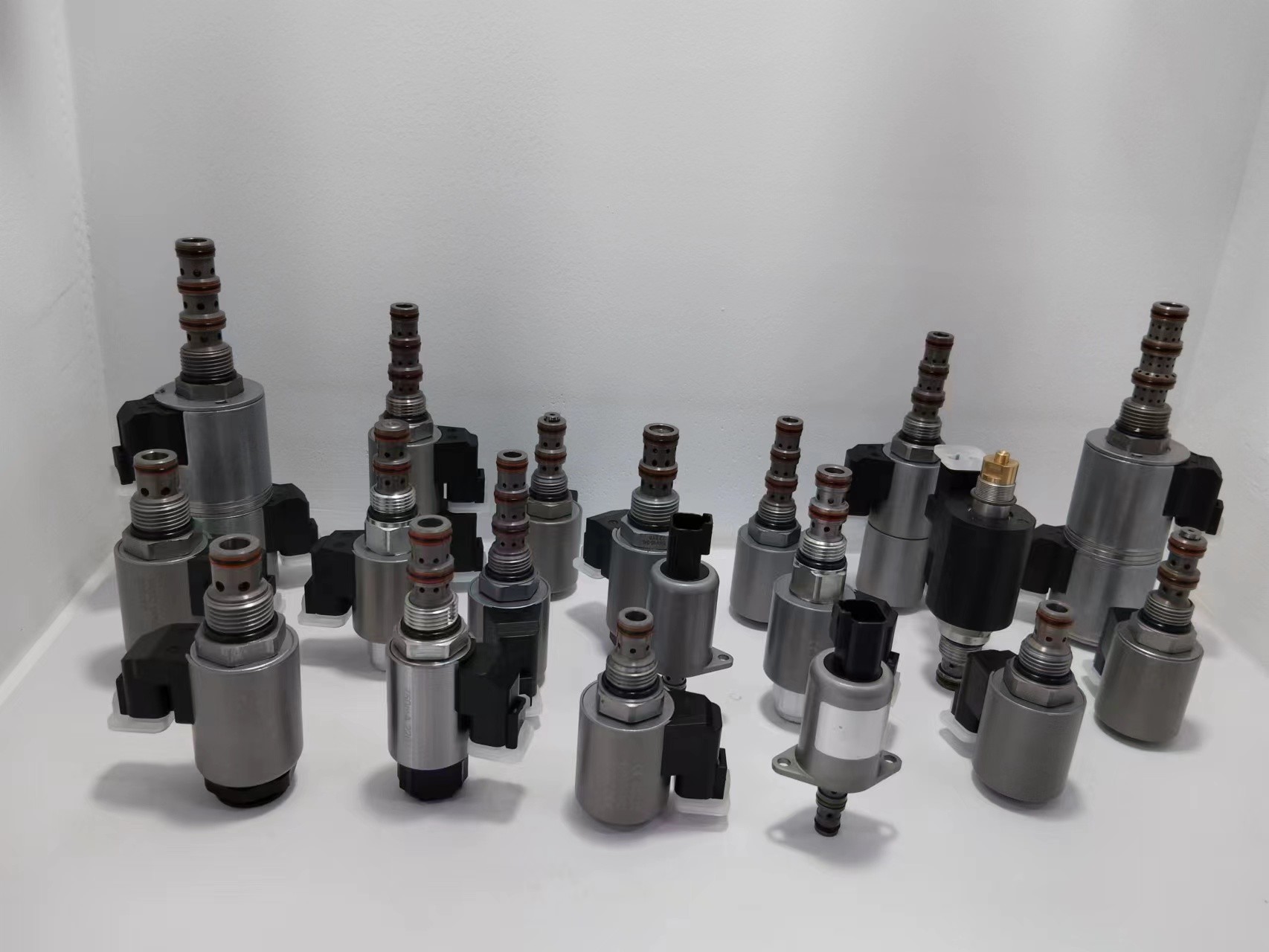

Produktbilder:

KSV10-47DL-0-N Stecker in 4 Wege 3 Position hydraulische Standard VC10 Hohlraum könnte anstelle von Hydraforce-Ventil

Arbeitsprinzip:
Wenn die Stromversorgung ausgeschaltet ist, verhindert KSV10-47DL-0-N den Ölfluss auf 3, erlaubt jedoch den Ölfluss von 2 auf 1 oder von 4 auf 1. Wenn Spirale 1 angetrieben wird, kann Öl von 3 auf 4 und von 2 auf 1 fließen.Wenn Spirale 2 angetrieben wird, kann das Öl von 3 bis 2 und von 4 bis 1 fließen. Im Ölkreislauf, in dem die Durchflussgeschwindigkeit des Betriebsölverschlusses aufgrund des Flächenverhältnisses der Ölflasche unausgeglichen ist,das Rücklauföl mit einer größeren Durchflussrate sollte in den Ölanschluss 2 geleitet werden. Obwohl der Port 1 voll druckbelastet sein kann, wird er nicht als Ventil-Eingang verwendet.Schieben Sie den gekrümmten Griff, um die Funktion der Spule 2 (S2) zu steuern., oder ziehen Sie den gekrümmten Griff, um die Funktion der Spule 1 (S1) zu steuern.

Eigenschaften:
● Kontinuierliche Arbeit mit Strom bei Umgebungstemperatur von +90°C.
● Keine Stagnation bei niedrigen Temperaturen von -40°C.
● Breitspannung: ± 20% der Nennspannung.
● Die freiliegende Oberfläche wird mit einer neuen Nickellegierung beschichtet.
● Alle Anschlüsse können vollständig unter Druck gesetzt werden.
● Die Steckspannungen sind austauschbar.
● Notfall-Handbedienung.
● Das Innere der Spule ist IP67K wasserdicht und kann mit Wasser gespült werden.
● Integral geformte Spulen.
● Industrieuniverselle Ventillöcher.

Eigenschaften:
Nenndruck: 315 bar, maximaler Druck von 1 Port ist 210 bar,
Nennstrom: 22,7 L/Min.
Leckagevolumen: maximal 164 ml/Min bei 210 bar
Temperaturbereich: -40°C bis 120°C, Standarddichtung aus Nitrilgummi
Nennlast der Spule: Dauerbetrieb innerhalb von 80% bis 120% des Nennspannungsbereichs
Anfangsstrom bei 20°C: Typ E: 1,5 A bei 12 VDC; 0,75 A bei 24 VDC
Mindestaufnahmsspannung: 70% des Nennwerts bei 315 bar
Mittel: Mineralöl mit einer Viskosität zwischen 7,4 und 420 °C (50 bis 2000 °C) oder synthetisches Öl mit Schmierwirkung
Das Gewicht der Ferrule: 0,33 kg, das Gewicht der einzelnen Spirale: 0,43 kg
Anlagedrehmoment: höchstens 34Nm, Anlagehexagon: S27
Ventilloch: VC10-4;

Produkttechnische Daten:
