OEM/ODM-Kartusche Solenoidventil hydraulisches System KSV10-47B-0-N

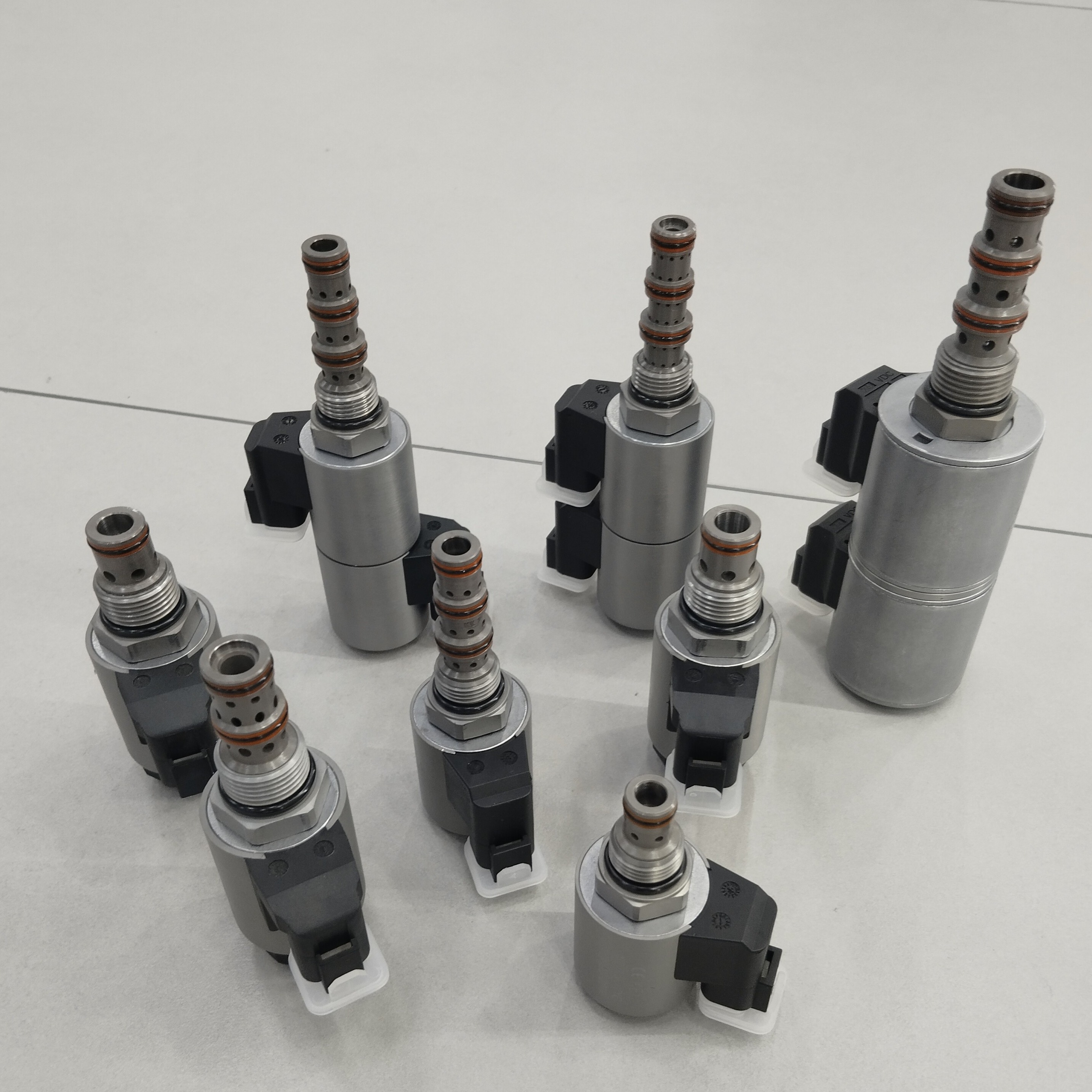

Produktbilder:

KSV10-47B-0-N Unterstützung OEM ODM Hydrauliksystemdesign chinesischer Hersteller für hydraulische Magnetventile

Arbeitsprinzip:
Wenn die Stromversorgung ausgeschaltet ist, wird der KSV10-47B-0-N Zylinderölanschluss angeschlossen, und 3 und 1 werden gleichzeitig angeschlossen.Wenn Spirale 2 angetrieben wird, kann das Öl von 3 bis 2 und von 4 bis 1 fließen. Im Ölkreislauf, in dem die Durchflussgeschwindigkeit des Betriebsölverschlusses aufgrund des Flächenverhältnisses der Ölflasche unausgeglichen ist,das Rücklauföl mit einer größeren Durchflussrate sollte in den Ölanschluss 2 geleitet werden. Obwohl der Port 1 voll druckbelastet sein kann, wird er nicht als Ventil-Eingang verwendet.Schieben Sie den gekrümmten Griff, um die Funktion der Spule 2 (S2) zu steuern., oder ziehen Sie den gekrümmten Griff, um die Funktion der Spule 1 (S1) zu steuern.

Eigenschaften:
Arbeitsdruck: 240 bar (3000 psi)
Druckwiderstand: 350 bar (5075 psi)
Durchfluss: maximal 22,7 lpm (6 gpm) bei 207 bar (3000 psi), maximal 328 ml/Min
Temperaturbereich: -40°C bis 120°C, Standarddichtung aus Nitrilgummi
Nennlast der Spule: Dauerbetrieb innerhalb von 85% bis 115% des Nennspannungsbereichs
Anfänglicher Spulenstrom bei 20°C: Standardspulen: 1,67 A bei 12 VDC, 115 VAC (vollwellenbereinigt)
0E-Coil: 1,7 A bei 12 VDC; 0,85 A bei 24 VDC
Mindestaufnahmespannung: 85% der Nennspannung bei 207 bar (3000 psi)
Mittel: Mineralöl mit einer Viskosität zwischen 7,4 und 420 °C (50 bis 2000 °C) oder synthetisches Öl mit Schmierwirkung
Ventilloch: VC10-4;
